Z370 AORUS GAMING 7-OP.jpg

Intel Optane™ Memory 第一代小容量版本16GB跟32GB
最大的功用就是讓傳統機械硬碟獲得有感的傳輸效能提升
尤其是對機械式硬碟的提升速度上有莫大的幫助,且目前價格後期Intel已經拉到非常低的價格


配合第八代處理器的發布以及Z370跟H300跟B300系列,都可以完整的對Optane直接進行支援
2018的第二季技嘉電競主板  AORUS 系列也更新了內建 Optane Memory 的版本
最頂級的Intel Z晶片版本就是目前這張 AORUS GAMING 7-OP
直接內建在板端一隻32GB的 Optane Memory


除了保固五年以外,製造日期還是2018的4月而已


彩盒後方︰規格以及特色標示
RGB FUSION、三組 x4 的 M.2
ESS 音效解決方案、殺手網卡 K E2500 等等
中高階主板所必備的多樣功能元素


Z370 AORUS GAMING 7-OP 內附的個性貼紙


算是中等豐富的配件︰
SATA排線、測溫線、不鏽鋼的I/O擋板
NVIDIA HB 橋接器 GIGABYTE


Z370 AORUS GAMING 7-OP 本體,跟初期剛發布的版本相同
PCI-E 擴充配置 x1 3 組 x16 3 組@頻寬分配x16+8+4


最大的變革更新就是直接板載附贈一隻 32GB
以及搭配 Intel 官方 Optane Memory 圖案的散熱片

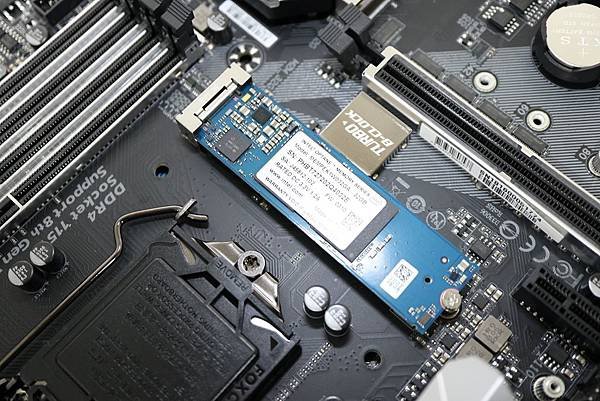

散熱片拿掉後底下就是 Optane Memory
也允許玩家可以自由拆卸移動拿掉或者安裝至其他M.2插槽


散熱片底部的導熱膠


AORUS 鷹頭 PCH 散熱片支援RGB Fusion燈效


供電配置採用8+2的配置 2 相分配給 GT 內顯分配使用
電感採用Coiltronics 1007R3-R15
電容選用Chemi-Con日系黑色固態元件



數位供電的PWM控制晶片採用英特矽爾的ISL69138


為了有效降低大幅度超頻時VRM所產生的熱
AORUS GAMING 7 在I/O遮罩下方配了一顆小風扇
預設為停止轉動的設計,當偵測到VRM溫度達到一定的溫度才會啟動開始吹轉的條件


後方I/O具體配置︰USB 3.1 Gen1 配置5組,Gen 2 兩組A+C 網路支援I網以及K網雙網路
音效端子跟顯示DP1.2+HDMI1.4特別作了鍍金處理,
以及保留一組 PS/2 的滑鼠鍵盤共用連接端子


透過PCH提供SATA共六組
及三組 x4 的 M.2 均可支援 Optane Memory



前方的USB-C 3.1 Gen2主控端晶片則由ASM3142晶片處理


音效解決方案︰ Realtek 1220 VA
搭配日系電容以及音響Hi-Fi WIMA 電容



主板下方則配置 12V RGBW 以及雙壓5+12V控制的D_LED


針對超頻玩家所會用的功能,板載了一顆-TURBO晶片可以用來調整B-CLOCK頻率
主板右下方則配置POWER跟RESET小開關跟一鍵優化OC按鈕



MOSFET的散熱片干涉區域,也減到最小可以安裝銅底版本的1366/115x共用原廠風扇
只想裝K板CPU跑預設的搭原廠風扇也可以不用煩惱


搭配板載的 Optane 32GB 配合傳統 HDD 進行效能實際測試

處理器使用原廠銅底風扇 8700K 4.4Ghz 全核運作
使用1TB的 2.5 黑標 HDD 當作系統碟

Passmark DiskMark 858

HDD Diskmark.jpg

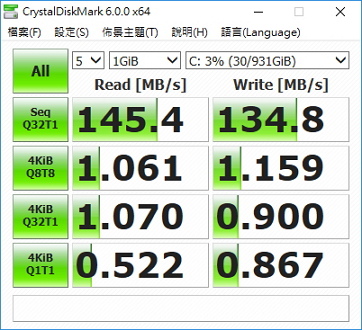

CrystalDiskMark ︰ Seq︰145MB/s 讀取 寫入 134MB/s
4Ki的成績只落在0-1之間

HDD Crydiskmark.jpg

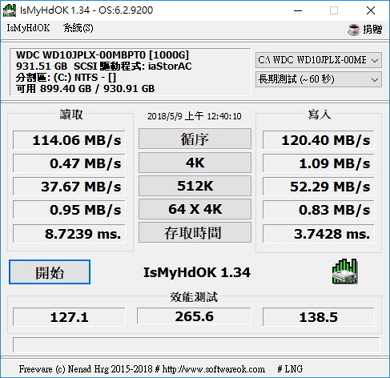

isMyHdOK 測試

HDD Test.jpg

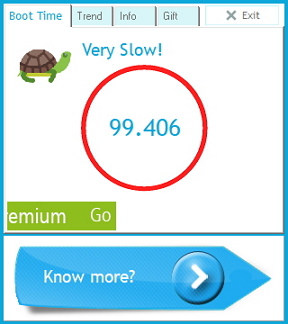

Boot Time 的開機時間約 99.406 屬於非常慢等級
畢竟習慣了SSD目前HDD當開機碟的機率也很低了


安裝Intel Optane驅動後直接套用替HDD加速

Optane Installation.jpg

Boot Time 瞬間改善縮短為 40.203 約一半的時間

BootTest Optane.jpg

Passmark DiskMark 7554

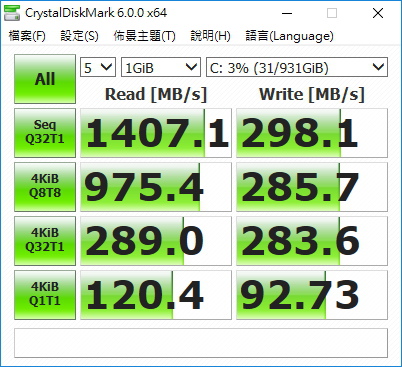

CrystalDiskMark ︰Seq︰1407MB/s 讀取 寫入 298.MB/s
4KQ8T8︰975.4MB/s 讀取 寫入 285.7 MB/s
4KQ32T1︰289.0MB/s 讀取 寫入 283.6 MB/s
4KQ1T1︰120.4MB/s 讀取 寫入 92.73 MB/
整體的讀寫性能獲得大幅度的提升

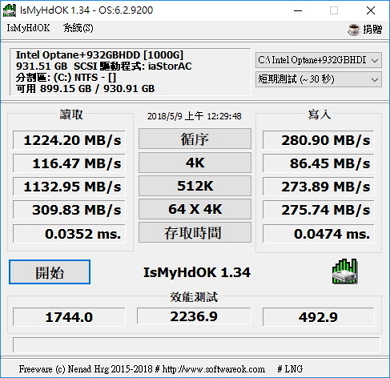

isMyHdOK 短期及長期測試結果

再循序/4K 512K及存取時間測得結果表現也非常不錯

Optane HDT-01.jpg

Optane HDT-02.jpg

額外驗證資料碟非系統碟的加速測試,另外再插上一條 16GB Optane

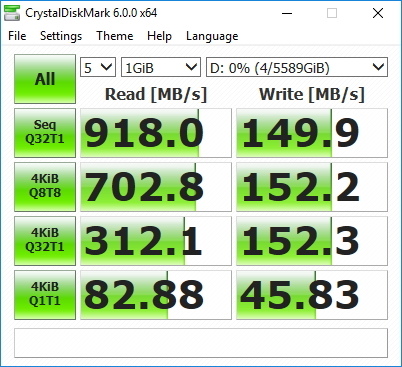

進行 WD 6TB 黑標資料碟 + 上 Optane Memory 16GB 加速

Optane Test.jpg

讀取性能速度達到驚人的效能翻倍成長,當作資料碟來用 6TB 的 D槽黑標
拿來傳檔 解壓縮,或者是遊戲安裝讀取幫助非常大

Optane 16GB WD.jpg

同理套用到超過3TB-4TB以上的HDD就能讓傳統HDD
跟SATA SSD並駕齊驅成為殺手級的有感加速儲存裝置應用

───────────────────────────
Z370 AORUS GAMING 7-OP
RGB 燈光效果測試呈現︰可以自行修改的光雕板


全機 RGB Fusion 同步效果︰如果M2散熱片能發光會更完美



Z370 AORUS GAMING 7-OP 加速版安裝測試心得

超頻跟擴充性方面都有不錯的水準
目前高頻6C12T追求單核高時脈的玩家仍會以87K為優先考慮對象

-OP 對玩家最大的幫助莫過於可以將傳統HDD直接進行加速
讓大容量的HDD機械硬碟也能快速獲得有如SSD的讀寫效能
不論是在系統碟表現或者是拿來安裝遊戲都是直接的有感性能提升
而最重要的仍然是機械式硬碟具備儲存成本較低的優勢
是Optane Memory小容量能幫HDD發揮到優勢的利基

尤其Optene Memory後期軟體更新調整之後
並不向剛推出那樣小雞肋僅能替系統碟加速
目前已經也可以直接將資料碟進行加速使用
讓D槽或者E槽的HDD具備高速讀取當作遊戲碟或者下載碟

且板端價格並沒有刻意加上去非常多的狀況下
板載Optane Memory直接拿來進行利用幫現有的大容量或者舊有HDD提速
也算是不錯的選擇,省去新採購1TB~2TB的SATA SSD的高成本
甚至是高價的NVMe大容量SSD的大幅預算,只要用舊有或現有HDD+OP搭著用
挪用來升級顯卡或板子記憶體等元件在整體平台預算平衡上確實幫助不小

下一代的Optane 800系列也即將登場,期待實際更有感的存取提升效能程度
