AMD 推出多年的晶片組 990FX/970 搭配 AM3+
已經在市場上銷售了一段很長的時間,存在將近五年以上
也因為 AMD 陣營的處理器架構和晶片組落後Intel是不爭的事實
不過,為了讓這個晶片組延續下去銷售下去
主機板合作夥伴不斷地在這個有歲月的晶片組上
添加了一些新功能和擴充話題,也算是為了重返榮耀前的準備吧

目前各廠紛紛幫AM3+加入的新功能就屬於 USB3.1 Type A+C 以及 M.2 這兩個儲存I/O
不過搶先發售具備 USB3.1 Type A+C + M.2 這兩個條件的 AM3+ 990FX/970主機板
比較快的應該只有技嘉這兩張 GA-990FX-Gaming 和 GA-970-Gaming
後續其他家也有陸續跟進紙面發布具備 "USB3.1 + M.2" 的 AMD 970 主機板
不過實際上買到也應該是三月以後的事情,以及AMD新的幽靈散熱器FX版本

本次要測試的是 FX 最入門 FX4300 + 970-GAMING
以及 Kingston HyperX Savage USB3.1 128GB 在 3.1 的表現


GA-970-GAMING 屬於 G1 GAMING 系列
USB3.1 以及 M.2 是最主要新增的功能


免註冊 5 年保固


2016的一月份才出廠


裝機用配件︰擋板 / SATA 排線 / Q-Connector


970-GAMING 看起來乾乾淨淨的一張板,不花俏
標準 ATX 規格,消光黑的PCB
搭配目前主流風 GAMING 黑紅色


五相供電,最多能支援到125W的FX處理器


PCI Express x16 2.0 擴充兩組 x16+x4 非對稱交火
導入 不鏽鋼強化裝甲
兩組 PCI-e x1 和 PCI 擴充槽


SB950 南橋和新的 G1 散熱片


記憶體支援 DDR3 四組,最高32GB 時脈2133上限


SB950 提供 6 組 SATA3.0


新增的 M.2 (10Gbp/s) PCI-E 2.0 長度可支援到2280
跟 PCIEX4 共享頻寬


內接USB總共2.0三組和一組VIA USB3.0內接


音效晶片搭配 Realtek ALC1150 以及可換 OP
Gain Boost DIP 開關
配合會發光的 Ambient LED 功能


網路晶片採用 Killer E2201


後 I/O 提供 4 組 USB2.0和 VIA USB3.0 兩組
USB 3.1 Type A + C 由 ASMedia 提供

──────────────────

AMD FX4300
AMD Radeon HD5450
SAMSUNG 840 EVO 256GB
GIGABYTE GA-970-GAMING
Kingston HyperX FURY DDR3-1866
Kingston HyperX Savage USB3.1
──────────────────

板載軟體一樣導入技嘉新的整合 APP Center 模式
來控制各種細項功能,包含超頻/升級BIOS
LED 燈光控制 / 鍵盤滑鼠等以及線上更新服務

GIGA APP CENTER.jpg

AMD FX4300 2模4核效能測試︰

CPU-Z 1.75.jpg

CPUMARK99


Passmark CPU PerformanceTest

Passmark CPU PerformanceTest.jpg

CINEBENCH_R15 多核以及單核測試


PCMark 8 總體成績

PCMark 8.jpg

儲存項目測試

SB950 @ AS SSD Benchmark

AS SSD Benchmark.jpg

導入的 USB3.1 和 USB3.0 的比對測試

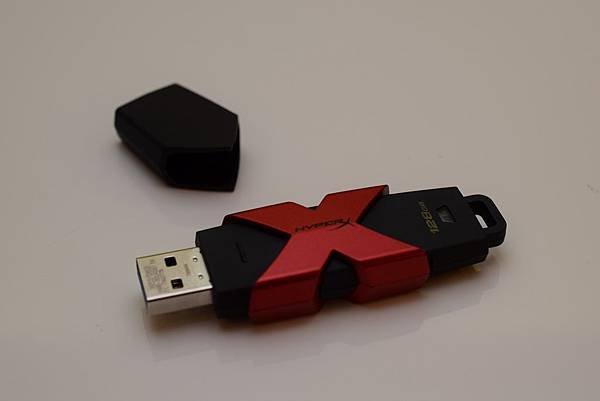

設備為 Kingston HyperX Savage USB3.1

Kingston HyperX Savage USB3.1 128GB.JPG

VIA 的 USB 3.0 TXbench 讀寫成績
讀取 276MB/s 寫入為 188MB/s

TXbench USB3.0.jpg

插上由 ASMedia 提供的 USB3.1 TypeA
讀取 358MB/s 寫入為 295MB/s

TXbench USB3.1.jpg

AIDA64 Linear 直線讀取

USB3.0 速度

AIDA64 Linear Read USB3.0.jpg

USB3.1 速度

AIDA64 Linear Read USB3.1.jpg

可以很明顯地看到效能大幅度的提升
有了 3.1 在AMD平台也能享受高速傳輸的便利性

最後是溫度和功耗表現

用了最陽春的HD5450獨顯

整機待機為 63W


滿載時為 118W


至於溫度表現 FX 舊版的原廠風扇
在待機下就達到了 55 度
如果要長期或者有超頻需求使用不受噪音干擾的話
還是要更換一顆會比較理想,或者就直接上塔散

至於AMD新版的幽靈散熱器的表現看起來更優異
有機會更換的話在測試看看吧

AMD OverDrive.jpg

FX4300 + 970-GAMING 實測心得︰

CPU 效能和功耗一如往常在預期內
而各廠新加入的 USB3.1 和 M.2
如果有需求的話是很實用的功能
加上如果已經持有AMD舊版飛龍系列處理器要直接升級
而沒有要入手 FX 處理器的話,基本上都是可以無縫接軌,直接沿用
再 Zen 架構,看起來勢必還是要由 FX 搭配990FX和970繼續頂上一年

最後期待 2017 重返榮耀
