簡單回顧一下ROG以及AMD Ryzen

關於 AMD Ryzen 的消息,以及上市,大家都關注了非常久,也很清楚種種消息

AMD在高效能領域處理器的技術,整整落後競爭對手Intel將近10年
黃金10年過去了,經過了多年的努力以及在2014就公布過整個架構
終於在2017 Q1 以高效能之姿,正式發表 RyZen 處理器
企圖奪回個人電腦高效能多核心運算處理器的市場
或者是說重新出發,要跟Intel在高效能多核心
消費旗艦級處理器市場競爭一較高下
讓Intel長期寡占的HEDT領域有變化的可能

|ROG.Republic of Gamers 玩家共和國|
是11年前 ASUS 華碩,首次創立的玩家高階主機板品牌
當時並沒有電競/Gaming的概念,而是以玩家/超頻
狂熱硬體重度擴充需求為出發點所發想的設計主板

而ROG第一片主機板平台推出時,是AMD K8全勝風光時期的尾聲
搭配 NVIDIA nForece 晶片組所誕生的 ROG CROSSHAIR 第一代
那時好不風光,雖然當年就被 Intel 的 Core Duo 整個翻盤
然而經過11年後,可以大聲說搭配高效能處理器的AMD平台ROG板

以ROG在2014年推出的實用主流玩家系列代號 Hero 簡稱C6H
當作首發要角準備好搭配Ryzen要重回重返榮耀
至於會不會有其他系列仍然要看 ASUS 的規劃,以及市場熱度

簡單廢話了這麼多,在回顧ROG後
還是直接開箱看一些基礎效能測試分享

重返榮耀套裝︰

AMD RyZen 7 1700 盒裝正式版
ASUS ROG CROSSHAIR VI HERO
Kingston HyperX FURY DDR4 Memory 2400MHz 16GB (8GBx2)

主機板跟記憶體都不是太大的問題能買到
重點是CPU現在暫時不太好買,選1700是為了風扇
在上市前已經有請認識的管道先預留好
因為眾所皆知AMD的產能跟交期確實沒有Intel實力雄厚跟穩定


主角ASUS ROG CROSSHAIR VI HERO
跟Intel系列版本一樣相同的設計風格

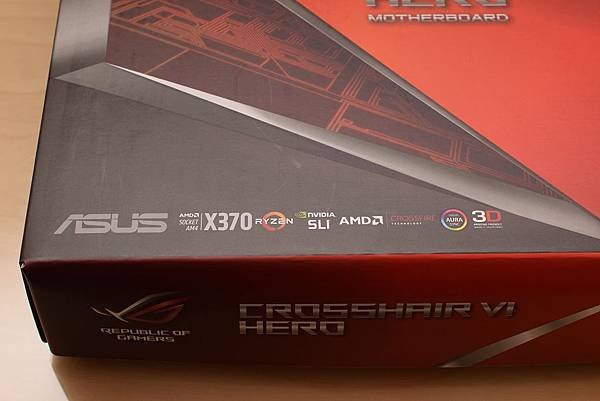

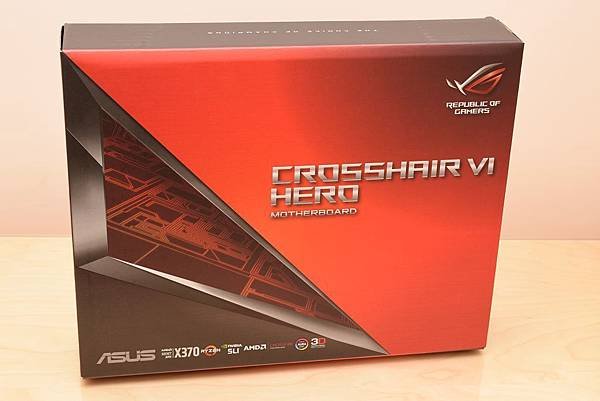

︰彩盒︰規格註明標示採用X370晶片組支援 NV SLI 跟 AMD CF
以及 ASUS 自己獨家的 3D 列印擴充跟 AURA 同步發光燈效

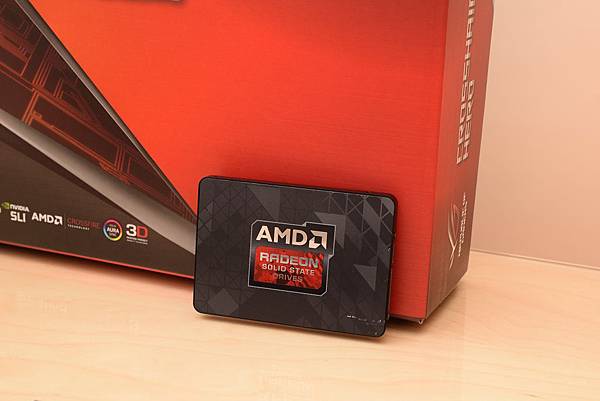

本次搭配的 SSD 是 AMD 在 2014 委託 OCZ 代工的 Raderon R7 SSD
當時的時空背景是AMD看到Intel有SSD業務蓬勃發展
因而也想要有自己的品牌SSD 所以才會有 AMD 信仰 SSD 的由來
目前 OCZ Radeon SSD 已經終止,後續AMD有在其他品牌代工推出新的系列


當然這是額外話題

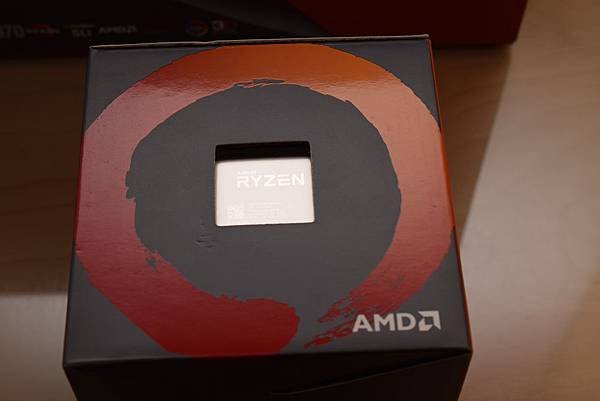

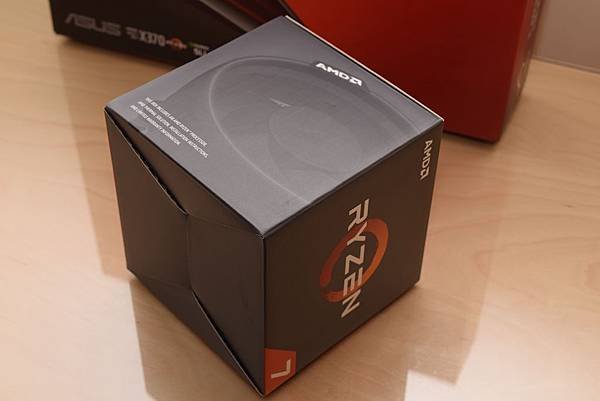

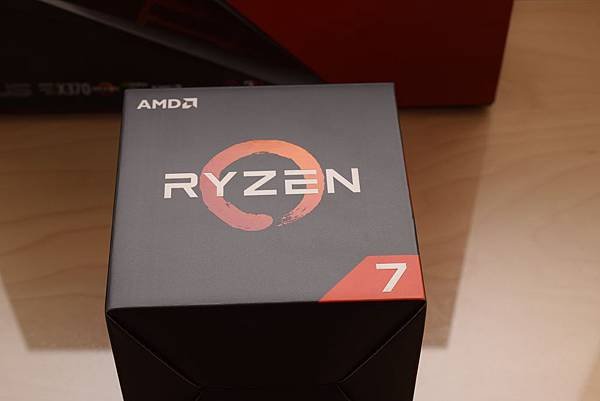

接著看一下 AMD Ryzen 7 盒裝處理器正式版內容物


7 的意思想當然爾就是瞄準Intel的 Core i7 品牌設定競爭


而Ryzen 在盒裝彩盒設計下了一番功夫,有禪學的味道
同音英語 risen 有旭日東昇的隱喻升起的概念
AMD Zen has risen –

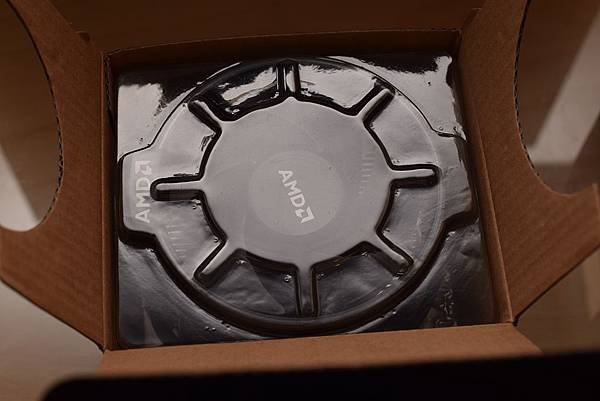

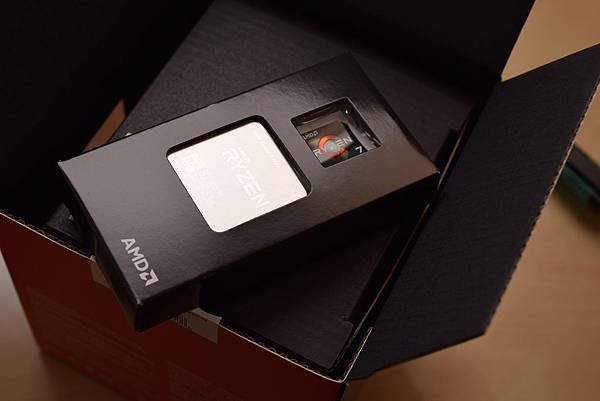

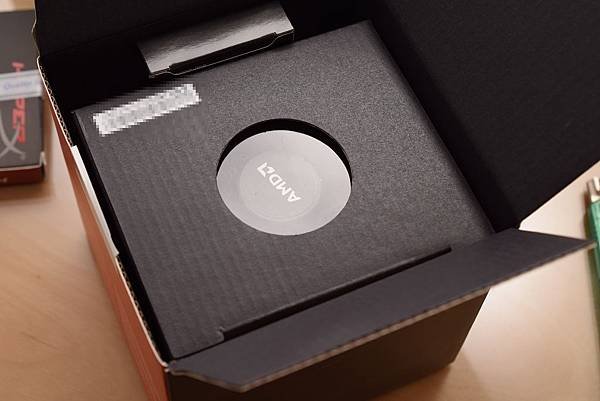

︰︰︰打開盒子︰︰︰


處理器是用小黑盒另外裝起來
跟之前的APU以及FX系列相同

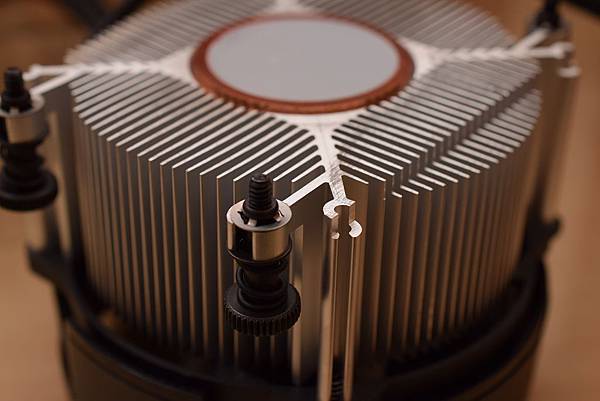

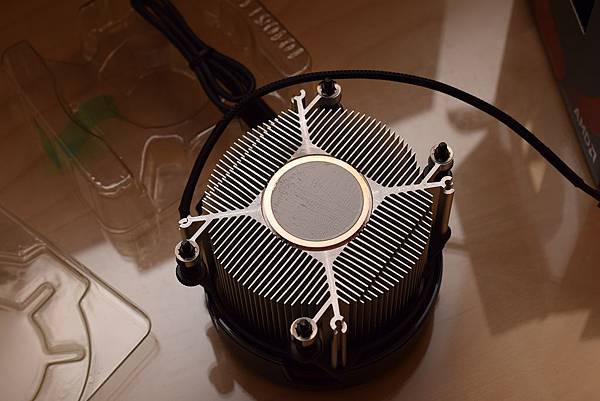

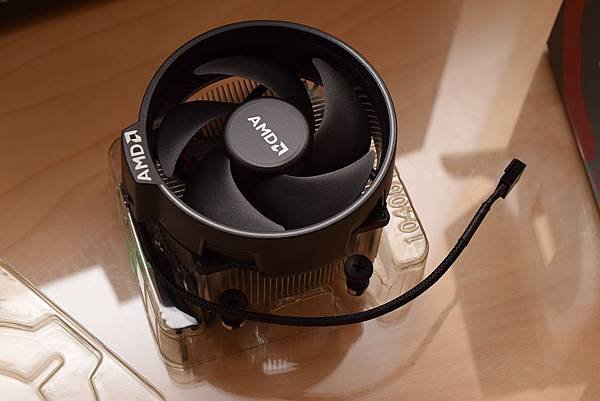

首發系列 1700 才附贈的新版發光的 Wraith 散熱器 PWM 溫控



預先塗抹散熱膏+銅底介質


透過鎖點的方式安裝在主機板

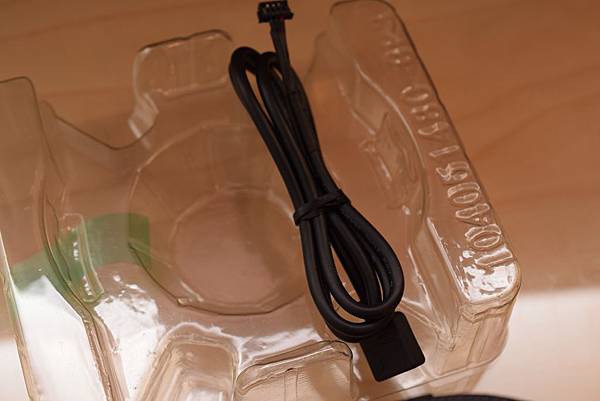

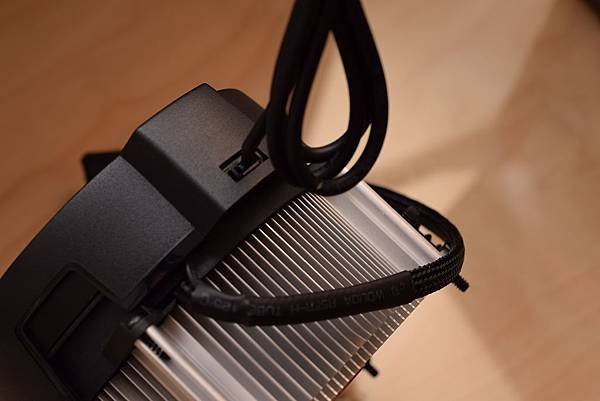

附贈的 RGB 燈條線,但是要注意搭配的主機板
必須要有 RGB Header 才有作用,想要發揮板子也不能選太低階

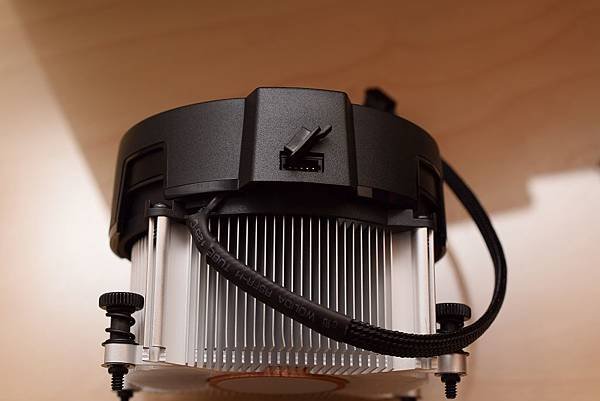

安裝方式︰撥開散熱器外圈的小塑膠軟墊
把RGB訊號線插上去即可,有防呆但是不防蠢,要小心避免插斷

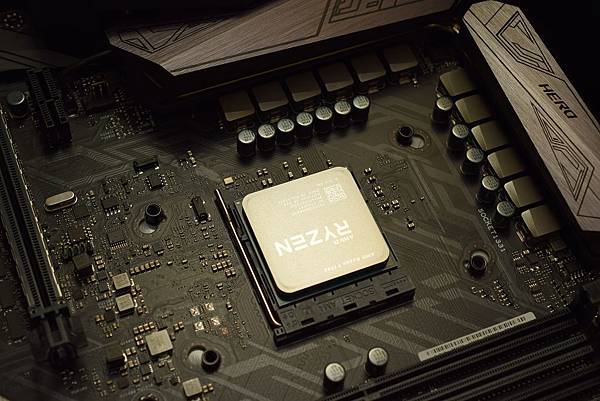

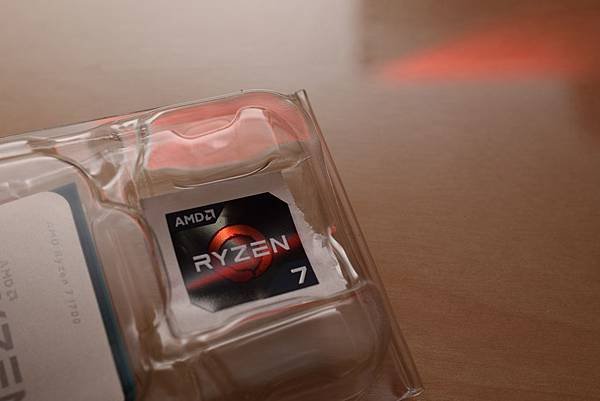

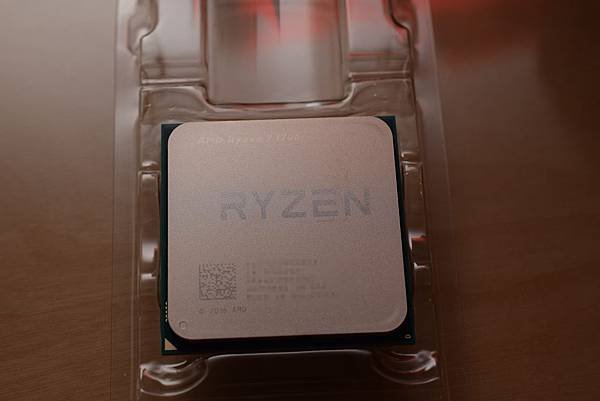

AMD RYZEN 處理器正式版本尊


RYZEN 信仰機殼小貼紙


真品證明書 AMD 並未提供零售處理器全球保固到府RMA
因此要注意購買來源,以免喪失保固權益,台灣代理獨家威建

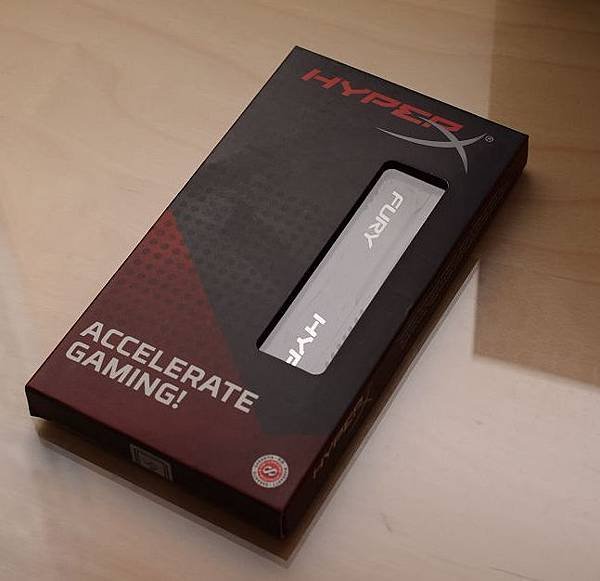

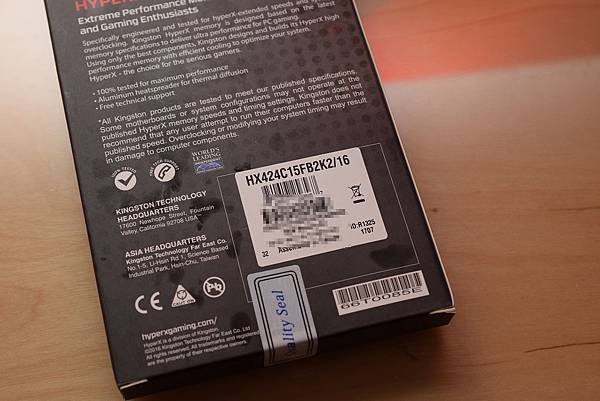

本次搭配保證100%可開機的金士頓 HyperX FURY DDR4 Memory 2400MHz 16GB (8GBx2)
RYZEN 可支援DDR4-2133到DDR-2666
由於仍在初期調教階段,記憶體相容性是AM4平台一大挑戰

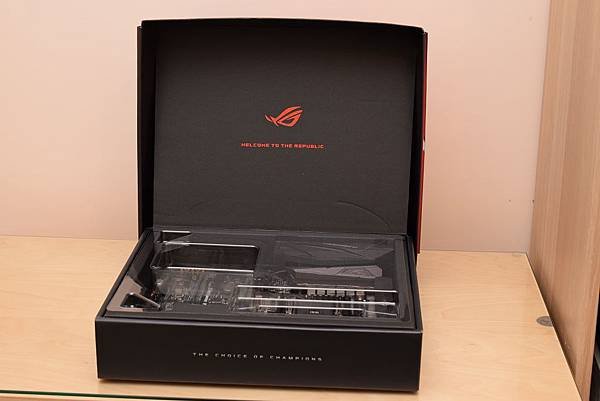

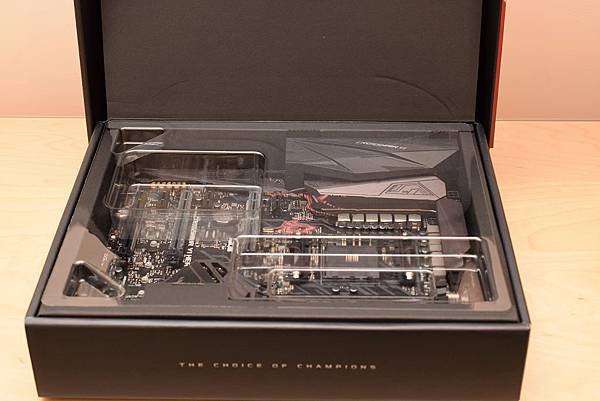

︰︰ROG CROSSHAIR VI HERO 開箱︰︰歡迎一起敗家

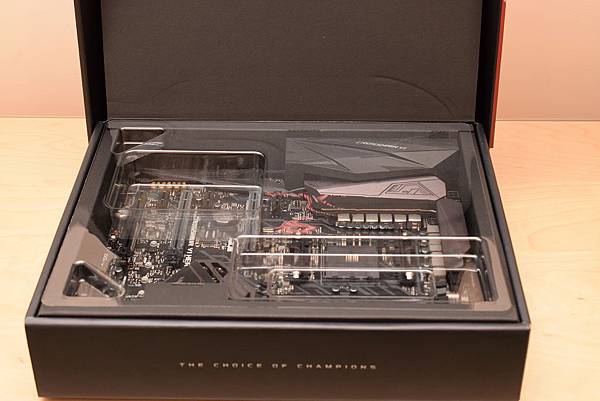

斗大的敗家之眼內襯盒


泡殼透明保護蓋

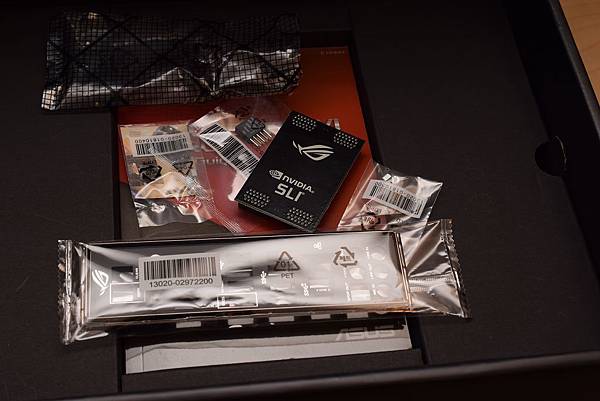

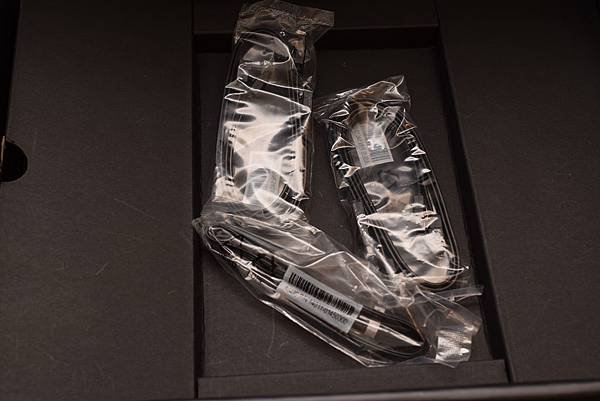

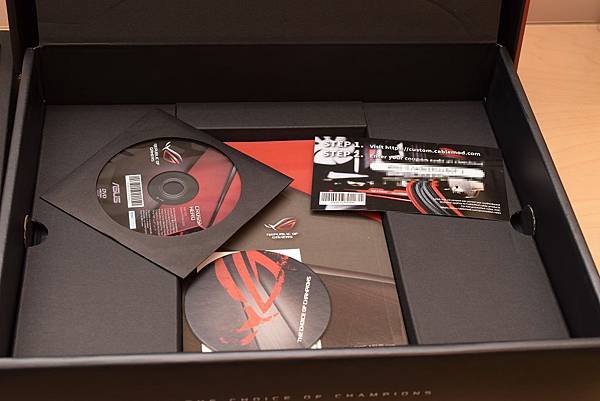

內容物配件,雖然只是HERO等級不到豪華
但是都是玩家會需要的小配件

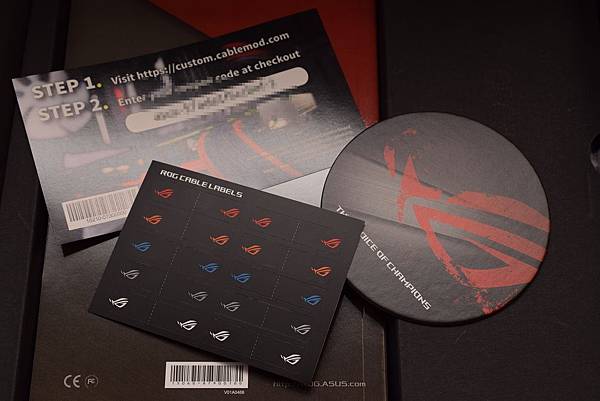

機殼貼紙/MOD 線材優惠卷/裝機SATA排線
機殼擋板/NVIDIA HB SLI 橋接器

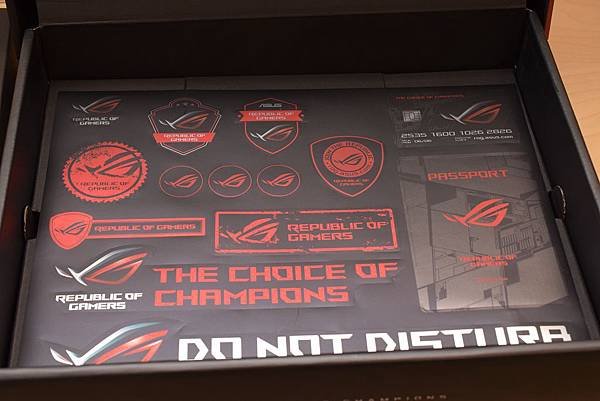

大幅滿版的各種造型的ROG之眼性格貼紙

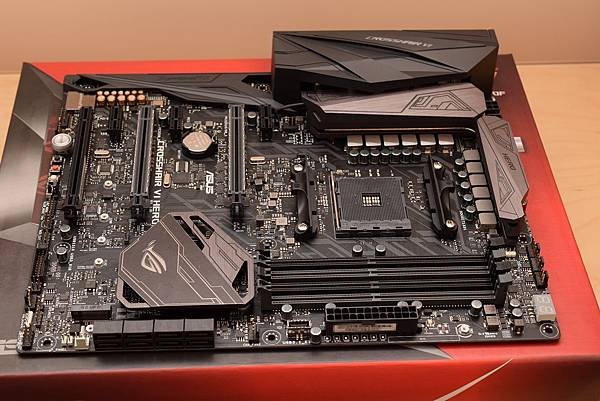

ROG CROSSHAIR VI HERO 採用 ATX 板型
灰黑色系設計,有利於AURA Sync燈效效果搭配

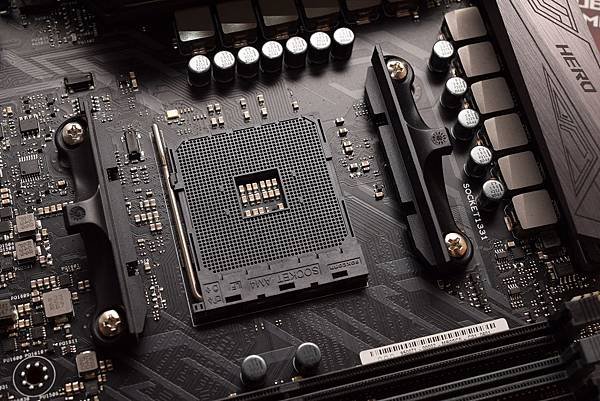

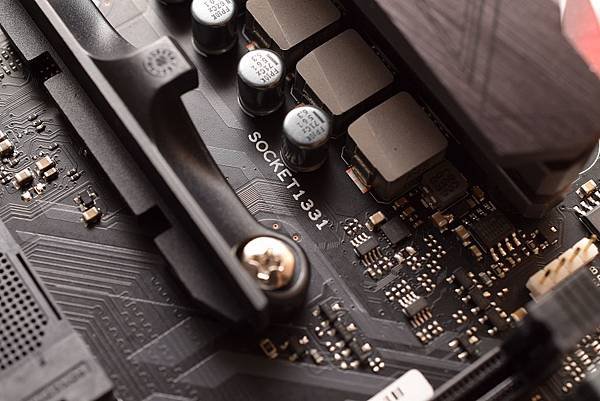

AMD AM4 腳位置 Socket 1331



多邊形設計的X370 晶片ROG之眼散熱片具備發光功能

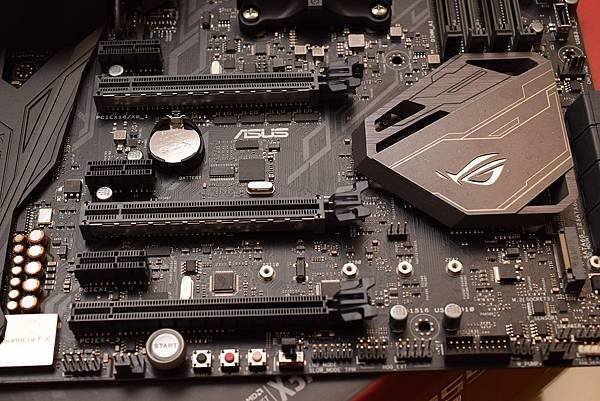

擴充 PCI-E 一覽,受限於 AMD X370 能提供

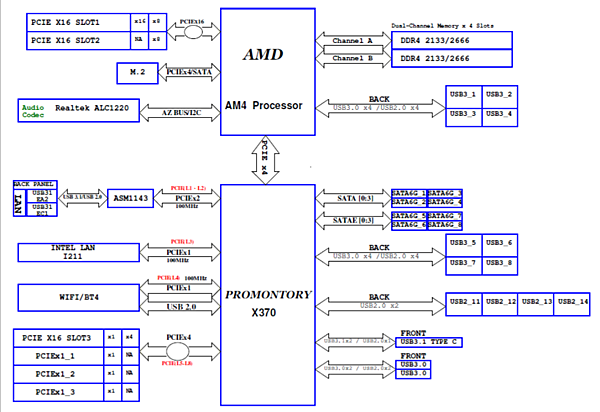

如方塊圖所示,整體AMD的擴充性稍弱了一些
通道以及擴充可玩性確實比Intel平台相比少
也沒有 Flexible I/O 功能


Black Digram.png

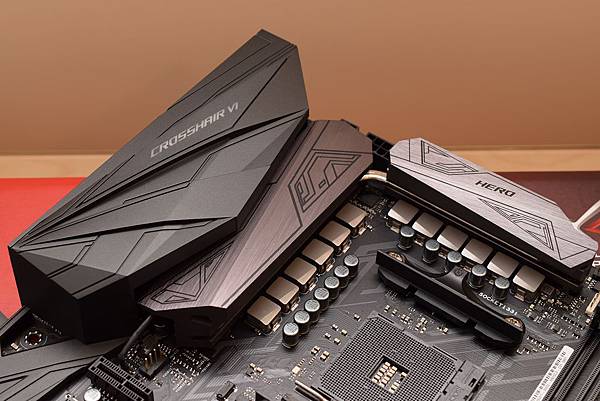

12 相數位電源設計以及 I/O 遮罩


一組M.2可支援至22110長度,在2017的中高階平台只有一組實在可惜
畢竟Intel約2014三年前的8系列平台就已導入一組M.2必備
在今年的200系列甚至已經兩組必備高階三組M.2
對於追求空間最小化或配線整線數量減量美觀化M.2/SSD是必備以及實用

希望AMD能加快腳步研發新的晶片組以及提供強大的I/O能力,請加油

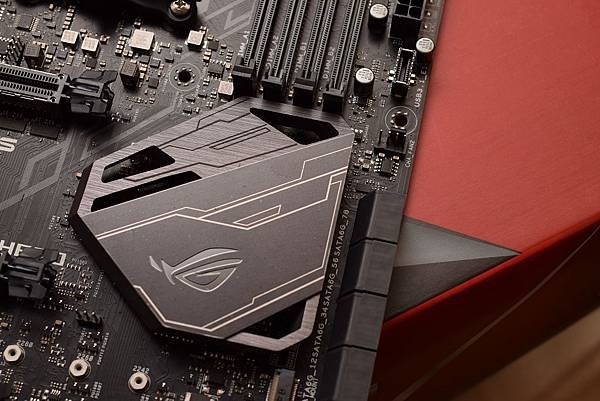

8 組 SATA3 擴充

http://i.imgur.com/4owh4fx.jpg

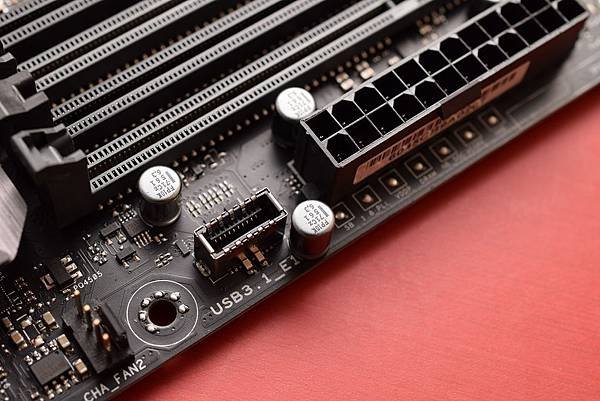

導入 USB-C 前置接頭,支援Gen2速度以及10W充電
前提是機殼以及線材都必須符合標準

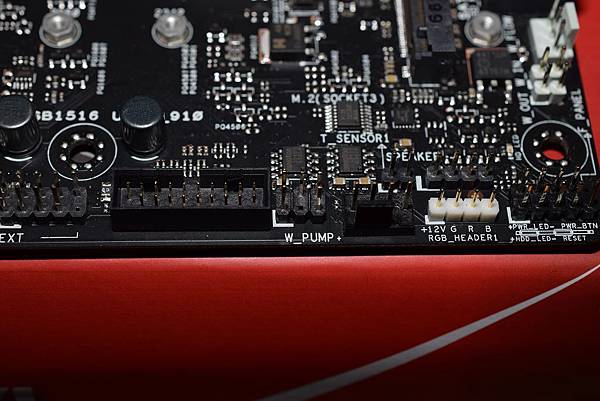

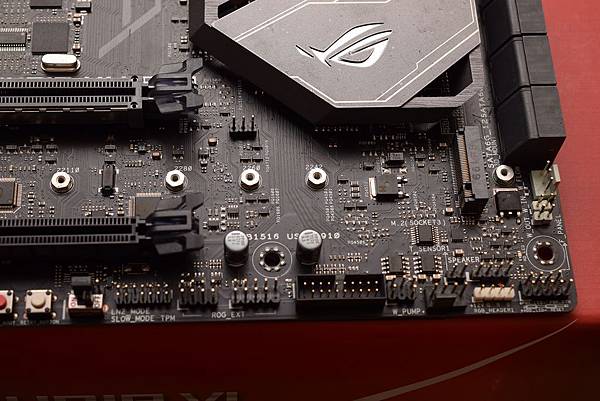

板載連接器部分,一組USB3.0/ 水冷感測連接頭 RGB 燈效連接

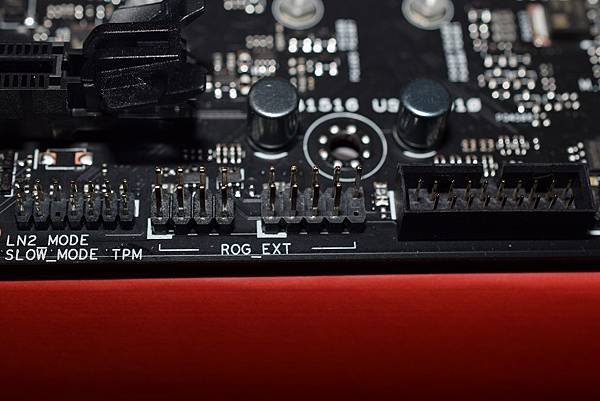

支援 ROG Front Base 的 EXT 針腳

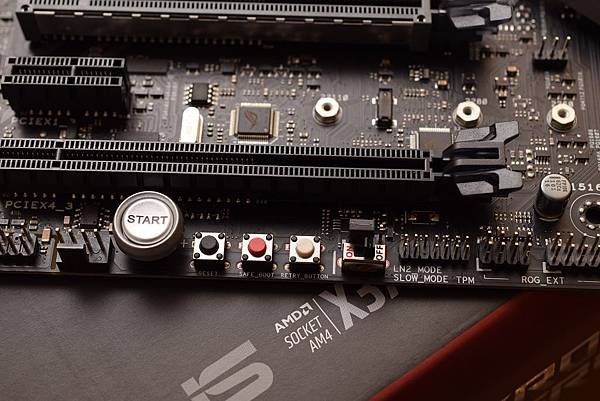

玩家裸測必備的開關按鈕/重置/重試按鈕以及極限超頻LN2模式開關

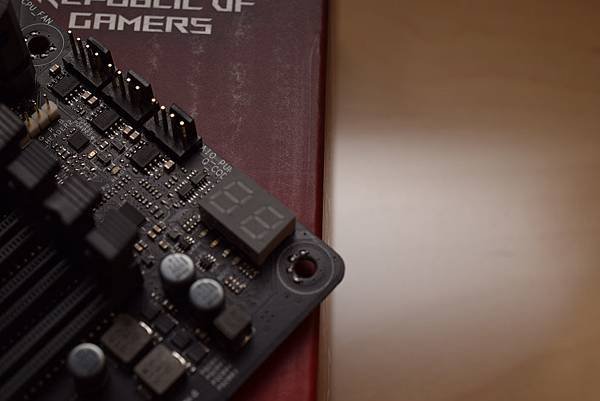

除錯燈號布置在板子的右下方

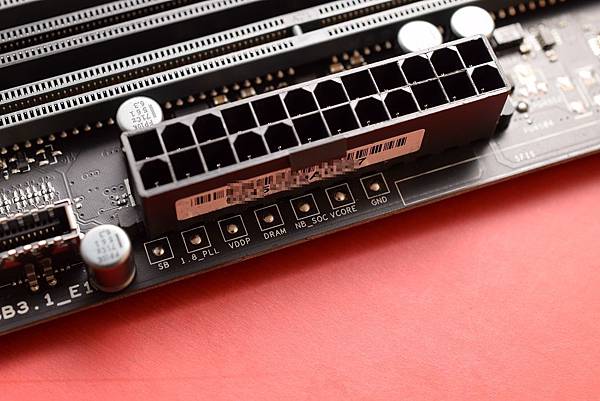

Probelet ROG 探針,提供OC玩家在超頻透過電表
來量測主板的電壓參數必變化進而調整

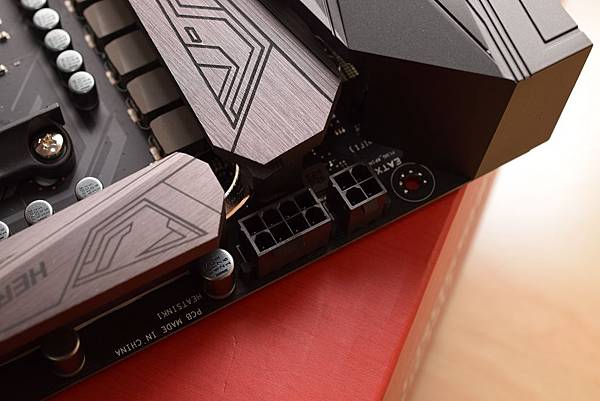

CPU 12v 連接供電配置8+4 一般用途的話接8就綽綽有餘

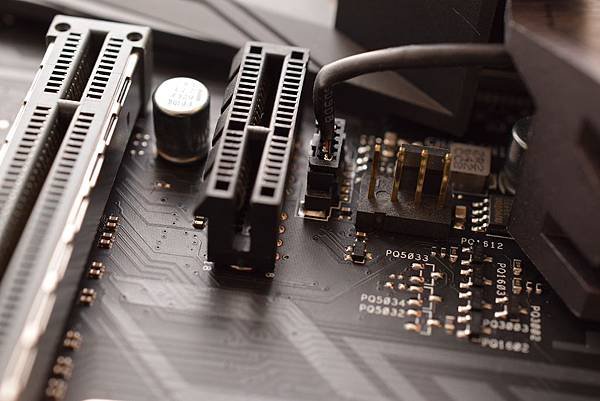

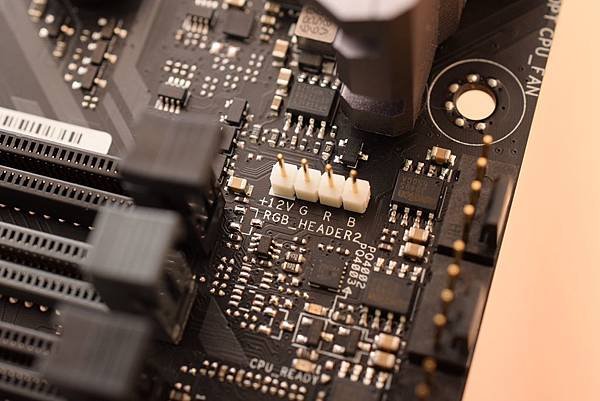

在CPU風扇旁邊有預留一組 RGB 接頭
可以搭配AMD原廠散熱器直接使用
不需要再額外走線/繞線或者拉很長到板另端

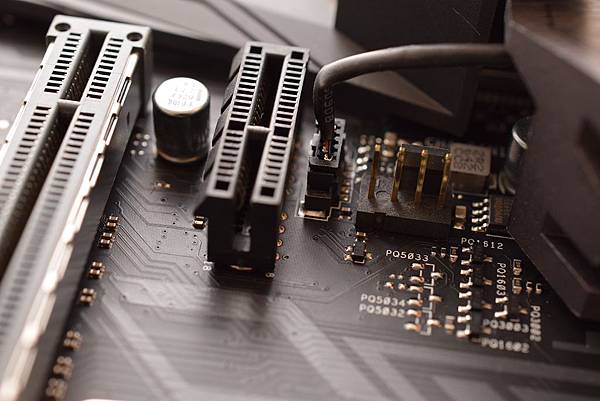

PCI-e x1 有切槽可以安裝任何形式的擴充卡

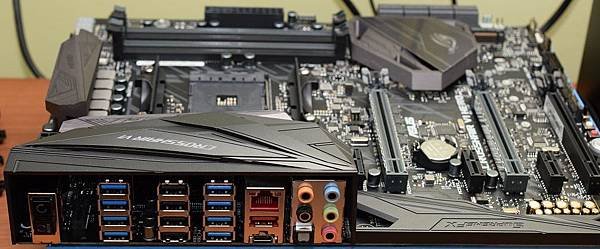

後I/O 一覽,沒有預留顯示訊號
所以想要安裝旗艦APU是無望了

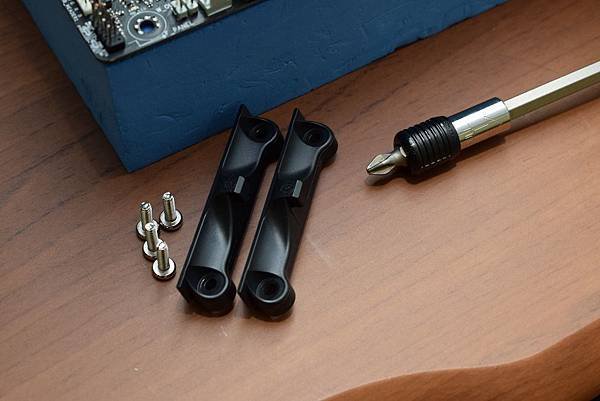

在安裝AMD新版的幽靈散熱器
必須要把上的扣具卸除,才能進行安裝

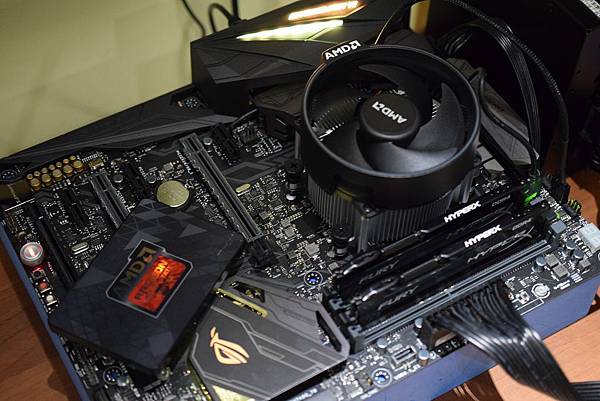

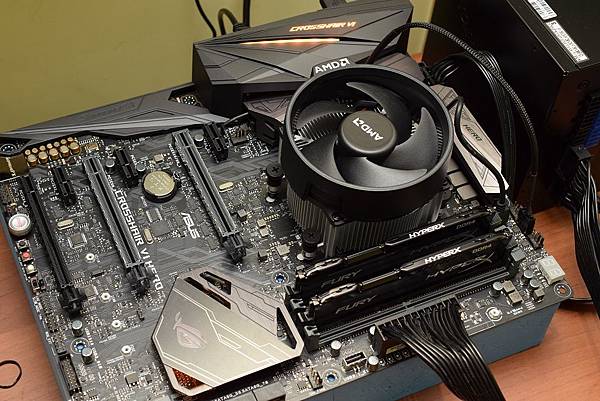

︰換裝後的樣子︰


Radeon SSD 也就緒


準備進行上機開始體驗

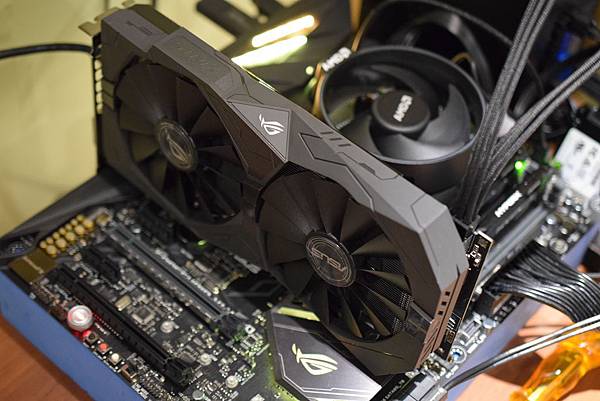

搭配獨顯 3 A 中的一 A
AMD Radeon RX470 - ROG STRIX-RX470-O4G-GAMING

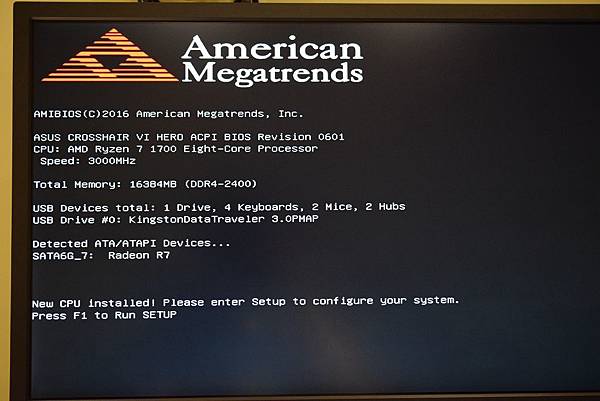

在上機之前,完全都沒有更新 BIOS 直接挑戰預設

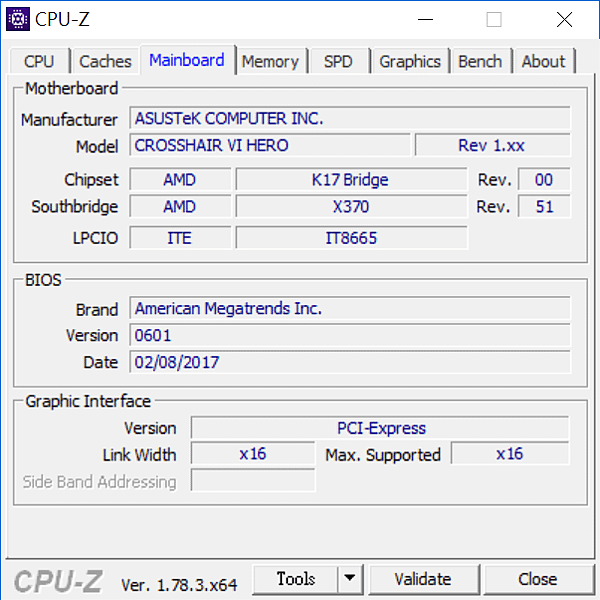

直接使用出貨版本 0601 + 金士頓 HyperX FURY DDR4 Memory 2400MHz 16GB (8GBx2) 輕鬆直開


0601 BIOS.png

各種效能測試確認+體驗
本次測試全部使用預設頻率+出廠BIOS

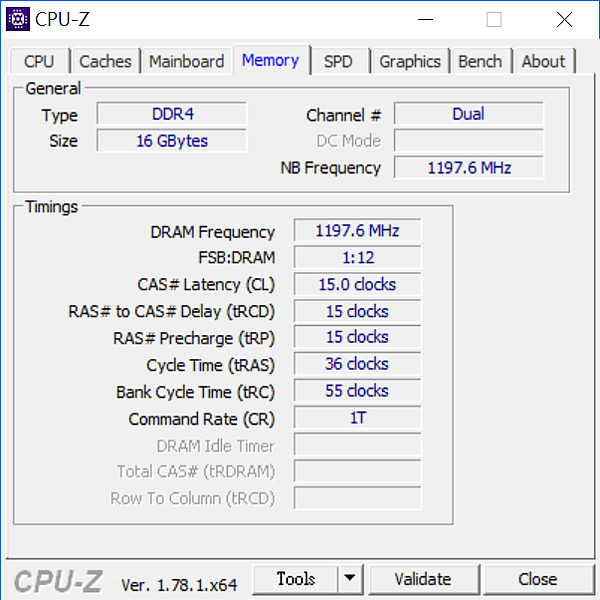

運行 DDR4-2400 8Gx2 OK + Win10 全新安裝重灌

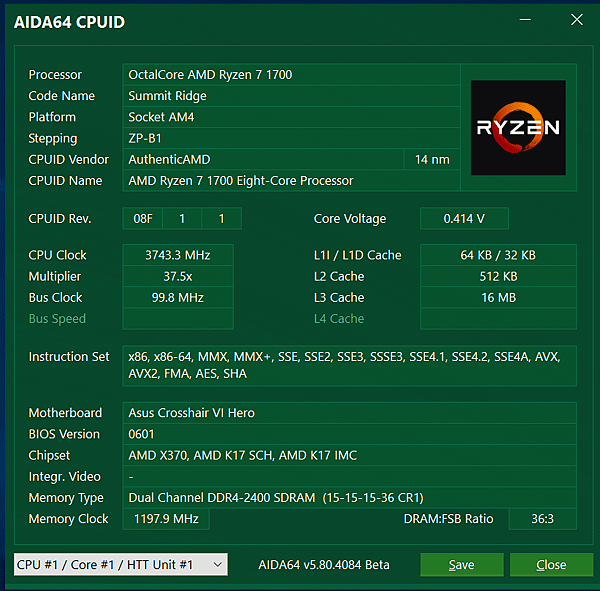

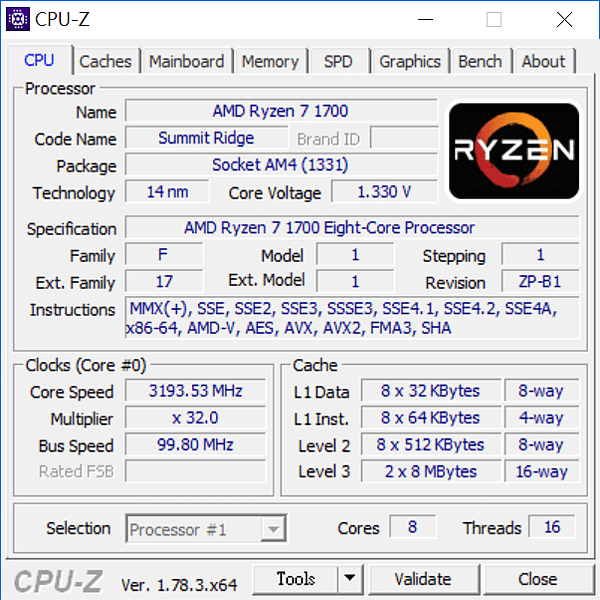

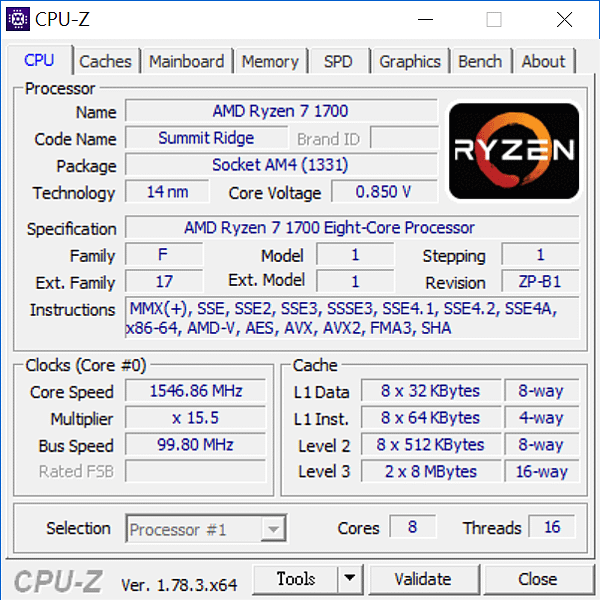

CPU-Z 驗證 Ryzen 7 1700

預設時脈標註 3.2Ghz


待機最低 1.55Ghz


加速最高可達 3.7Ghz

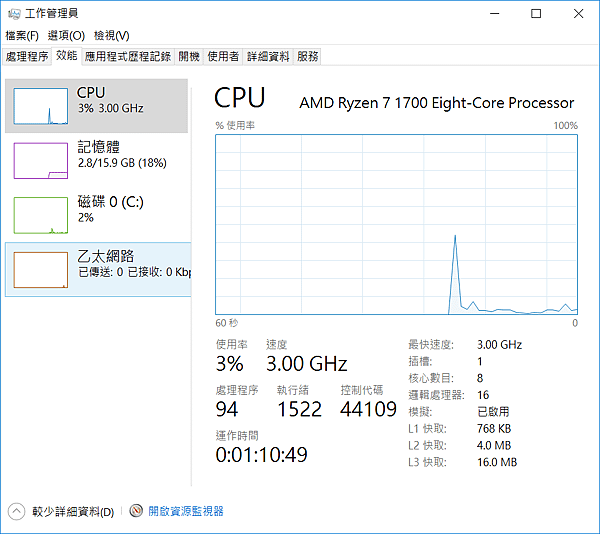

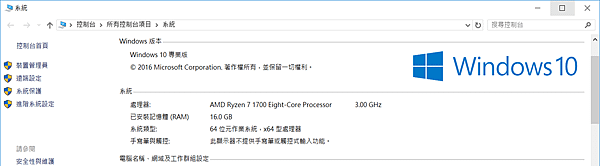

Win10 系統偵測顯示時脈 3.0Ghz + 8C16T

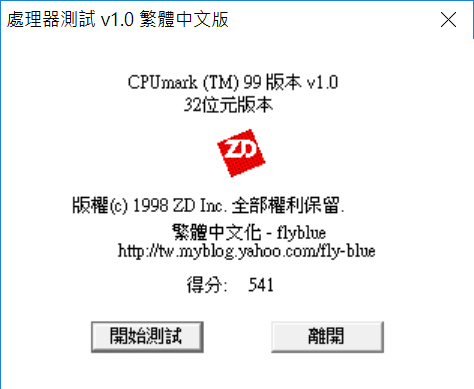

CPUMark 99 單核浮點運算

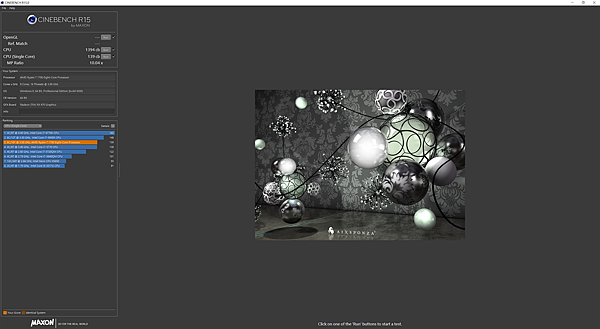

Cinebench R15 多核/單核測試

多核 1394cb
單核 139cb

Cinebench R15.png

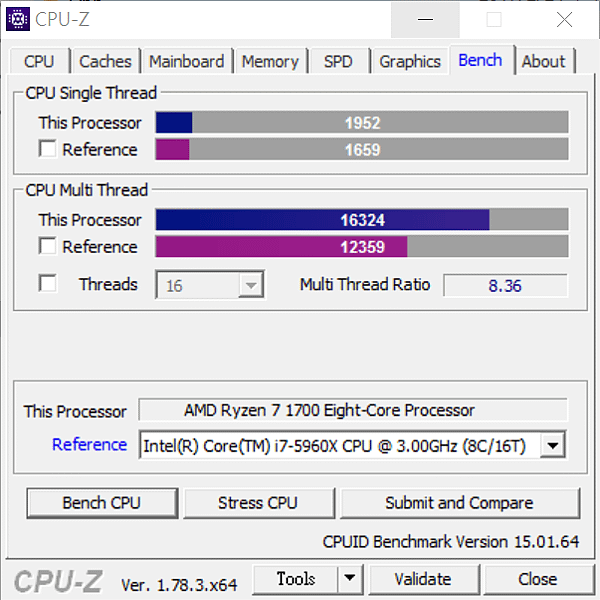

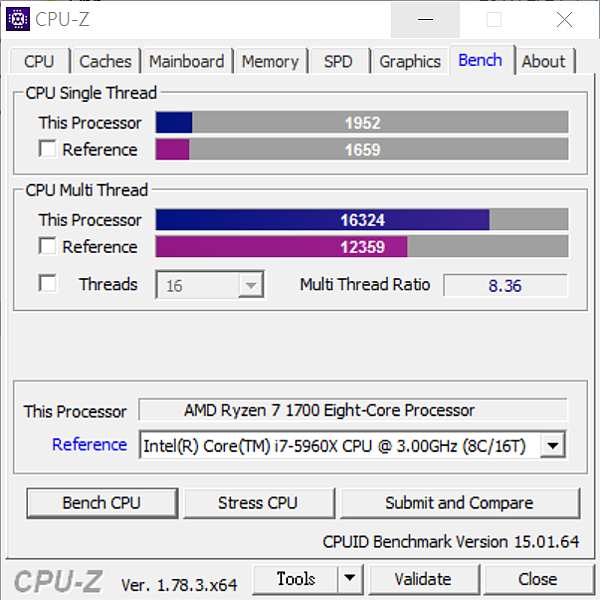

CPU-Z 內建 Bench 對比,已經超越 Intel 在 2014 Q3 發布的 Haswell-E
但是卻曾要價 35K台幣的5960X 三年後1/3價就能擁有同等級8C16T

CPU-Z Benchmark.png

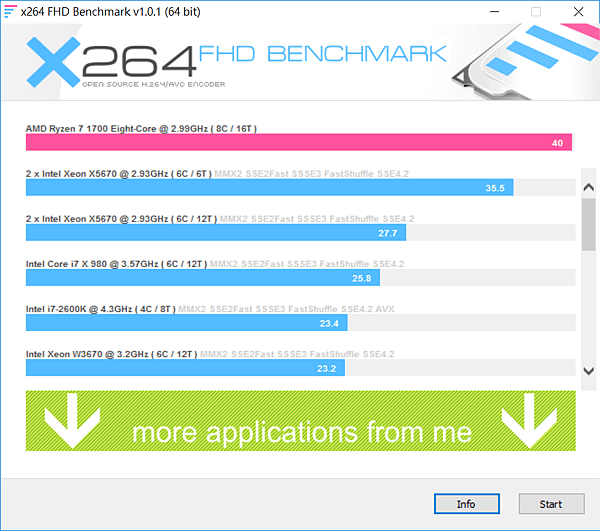

X264 FHD Benchmark 轉檔性能對比

X264 FHD Benchmark.png

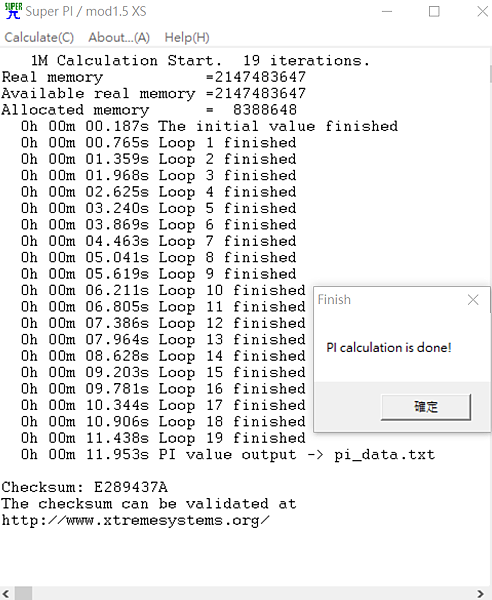

Super PI 1M 運行時間


X370 晶片組傳輸效能 @ OCZ Radeon R7 SSD

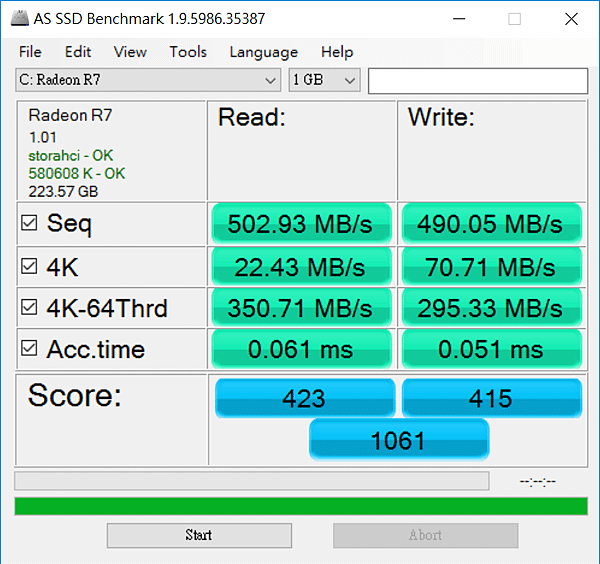

AS SSD Benchmark 一般跑分

AS SSD Benchmark.png

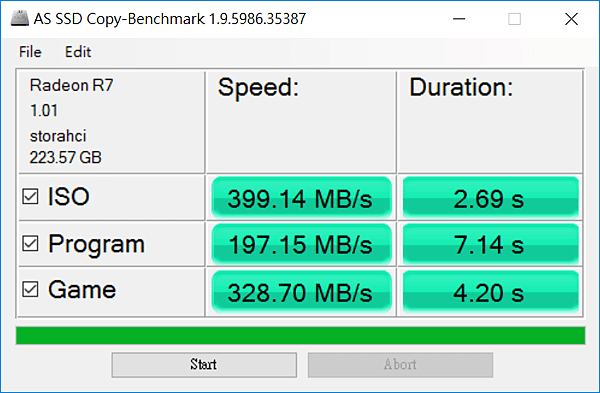

AS SSD Benchmark 複製性能

AS SSD Benchmark  Copy.png

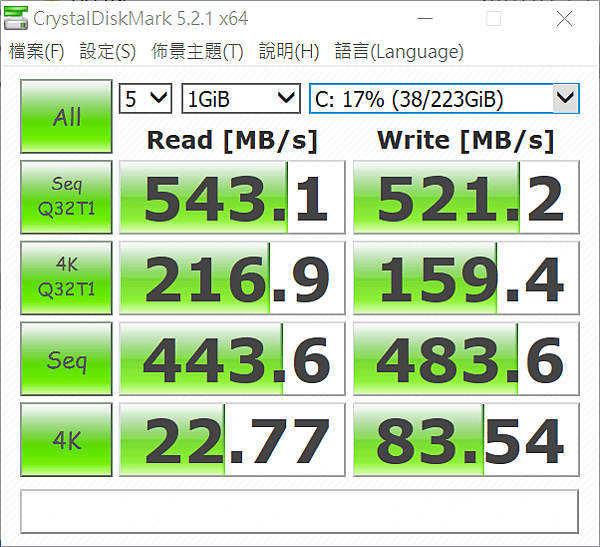

CrystalDiskMark 以及 4K 性能存取
比起上一代的SB950南橋進步幅度之大

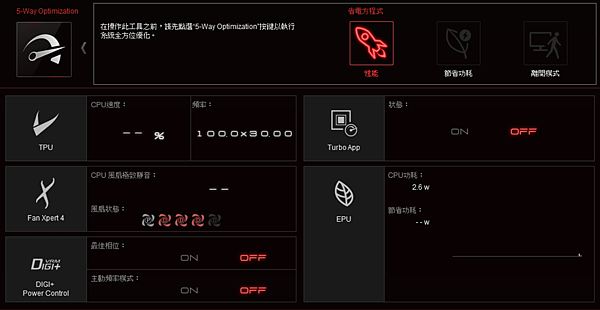

板載軟體的部分︰C6H也享有ROG系列
專屬量身訂做的套裝多數偏向GAMER的軟體
也就是說Intel平台有什麼AMD平台當然也有

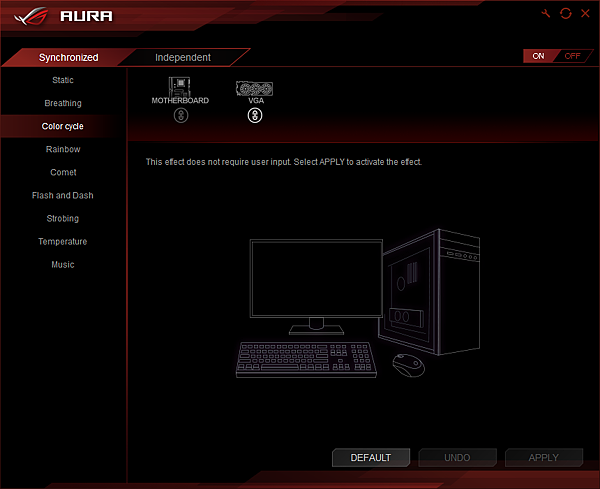

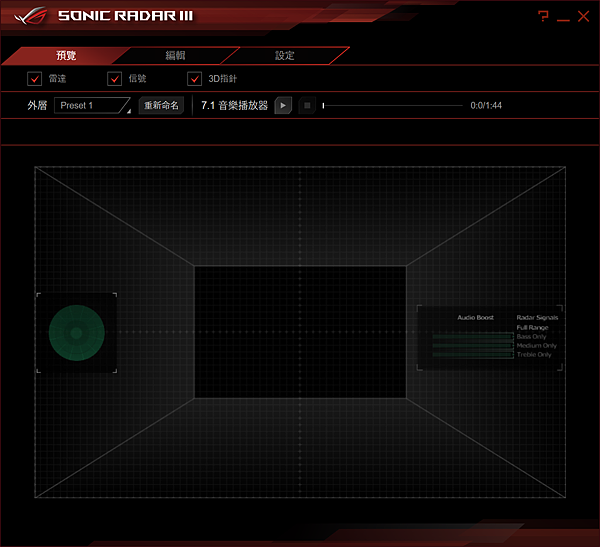

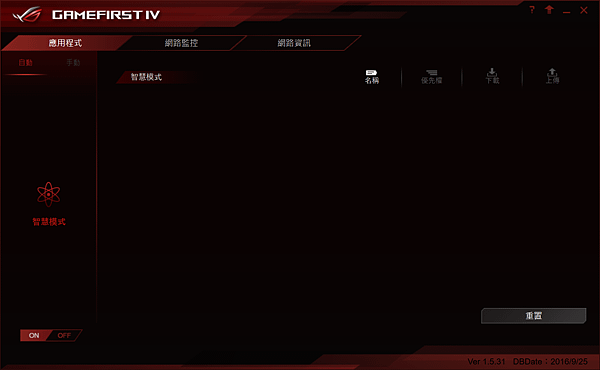

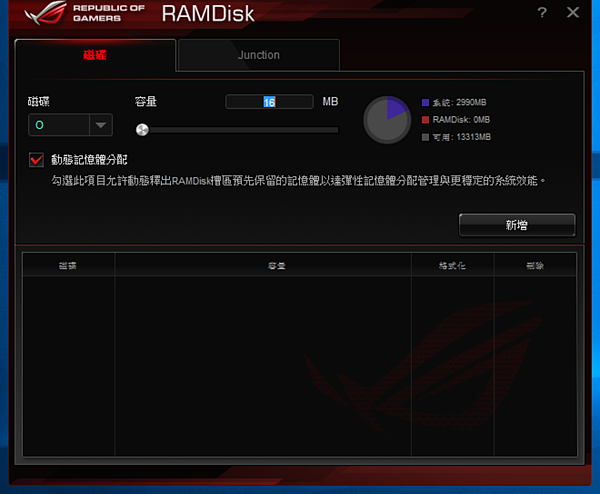

ROG RAM Disk/ SonicRadar 3/GAMEFIRST IV/AURA/AI Suite 3

要當玩家選ROG就對,用不到那麼多放著也爽的概念






功耗參考︰

整機平台提供參考︰

AMD Ryzen 7 1700
AMD Radeon R7 SSD
ASUS ROG CROSSHAIR VI HERO
ASUS ROG STRIX-RX470-O4G-GAMING

Kingston HyperX FURY DDR4 Memory 2400MHz 16GB (8GBx2)

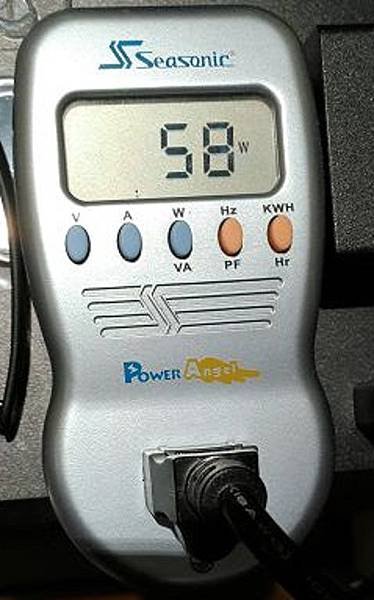

全機待機 58W

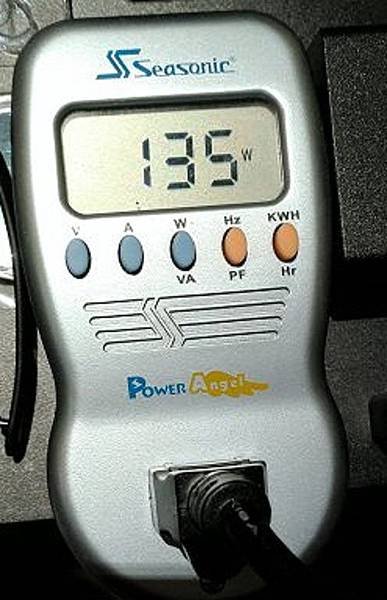

處理器負載滿 135W

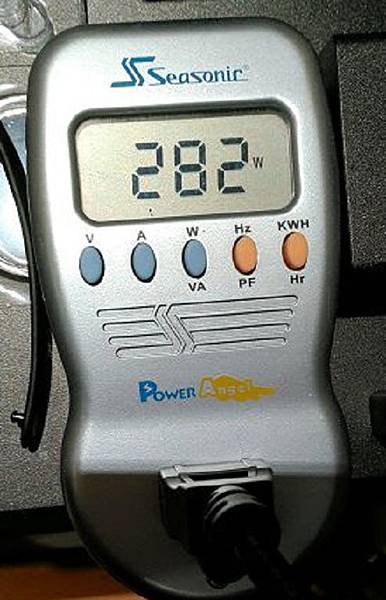

處理器負載滿+顯卡負載滿 282W

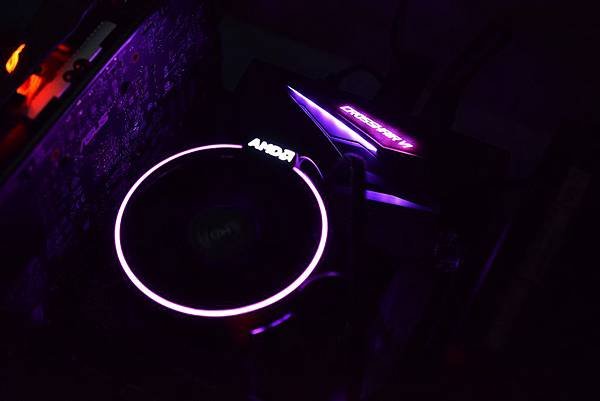

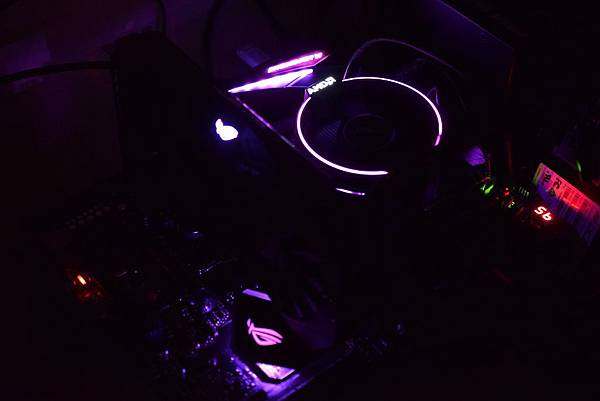

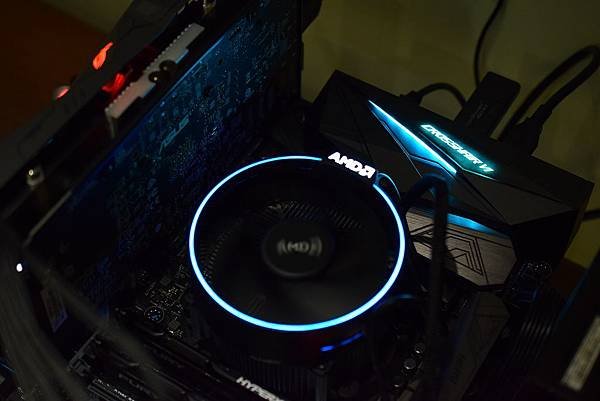

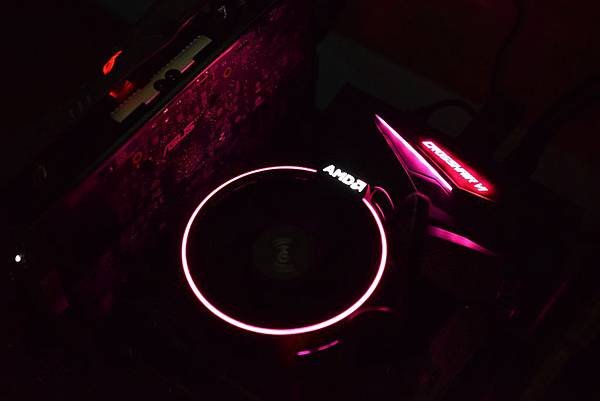

︰來幾張最迷人的 ASUS AURA Sync 發光+AMD原廠散熱器發光信仰照︰



不論是安裝在透側機殼 or 裸測玩家,愛怎麼亮就怎麼亮
    **AMD代表紅純紅光較不易捕捉**



──────────────────────────
ASUS ROG CROSSHAIR VI HERO + AMD Ryzen 7 個人心得部分

Ryzen 正式取代 AMD 過往高階處理器產品 FX 效能不彰的問題
雖然超頻性以及高頻性能跟對手相比仍算不佳
但是溫度跟功耗跟自己的舊產品 FX 和 APU 相比,進步幅度非常大
不過 AMD Ryzen 能提供的就是比競爭對手
多兩倍核心以及接近鄉同價格的高度性價,多核多核再多核
對於部分喜好此道的玩家/組機/預算先決一族正是命中口袋目標

而 ASUSROG CROSSHAIR VI HERO雖然僅是 ROG 系列的中間款
但是不難看出ASUS很努力的要打造AM4平台最佳化
各種硬體的規格配置該有的都具備了,小細節也有講究
像是可以沿用舊版的扣具,不需要再另外申請或換

不過,如一開始所說 AMD Ryzen 仍在初期階段
往後還有非常多的版本BIOS需要進行改版效能調整
以及優化性能跟穩定性種種讓平台表現更佳的路要走

後續︰下一次準備測試非原廠散熱器+超頻表現
會再另外分享,感謝收看
