去年Q4尾聲就不斷流出 non-K OC 的 Skylake 處理器版本可以超頻的消息

也讓 Sandy Bridge 架構之後不是K版處理器
可以調節基頻的超頻行為浮出水面

目前針對這個非K超頻 4 大廠板子大部分都是低調的BIOS版本
Intel 對這個行為似乎也是默許的狀況
不知道有沒有會不會慢慢的變極為震怒,還不清楚
因為太過分的話會導致K版可能買氣銳減

相對四大廠的Z170主機板系列透過BIOS低調更新都能支援
不過,唯一有正式公開承認宣布的以及在下載區就能載BIOS
就只有ASRock 華擎比較大膽直接這樣幹
公然開放下載

這次分享實際實驗,組半套驗證市售盒裝正式版的超頻狀況
Z170 ATX 版本目前市售最便宜大概都在$3790左右
Z170 Pro4 跟其他三間相比多了一個一年免費換新的優勢
而最主流的Core i5則是即將取代 4460 的 6400





Z170 Pro4 標準配件
組裝說明書/排線/擋板


Z170 Pro4 標準6孔ATX尺寸
黑色系配金色散熱片




10 相的供電配置當作Z170入門板已經是標準




兩組SATA Express共用SATA和兩組SATA總共可擴充6組SATA
一組 USB3.0 內接




支援DDR4-四組 Z170 可支援DDR4-2400以上
可以超RAM也可以超CPU





三組PCI-e x1 和 PCI-e x16 3.0 兩組
支援 AMD CFX




大4PIN雙卡輔助電源
PCI-e x1 有預留切槽可以安裝其他類型介面卡



後I/O全USB3.0六組
DVI/HDMI 雙顯 Intel 網路




在外觀上 I/O Cover 已經是蠻基本的配置




實際驗證Core i5 6400盒裝正式版非K超頻

未超頻預設起始時脈溫度 31~33



A-Tuning 2.7G.jpg

BCLK 自動




CPUMark 未超頻預設時脈 2.7Ghz




CINEBENCH Windows 64 單核效能


CINEBENCH Windows 64 Bit.jpg


更新官網beta下載區的支援Non- Z OC BIOS

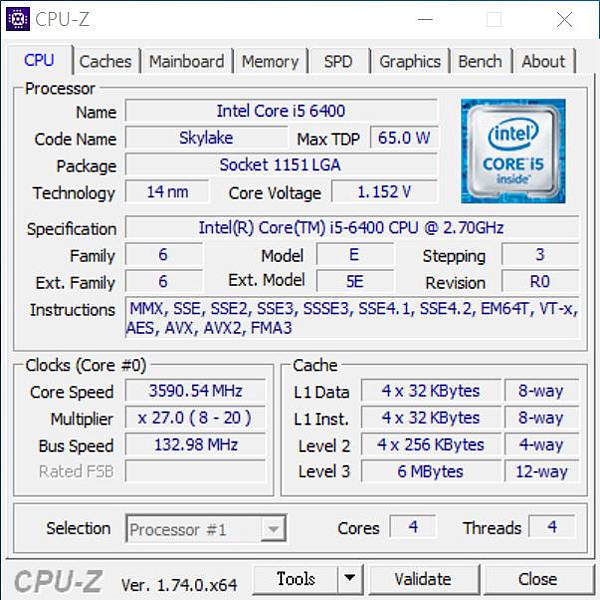

先將 BCLK 基頻簡單調到 133 試試水溫
3.6Ghz 沒問題
cpu-z_1.74-en 3.6G.jpg

A-Tuning 3.6G.jpg

接下來再刷到最新版的Sky OC BIOS P3.00
P3.00 Z170 Pro4


P3.00 Z170Pro4.jpg


直接將BCLK調整為 27*150MHz



#再進行非K超頻時 SpeedStep /  Turbo Boost 都必須關閉
且需要插一張獨顯
在不加壓的狀況下 4.05Ghz 直接開機載入OS成功沒問題

CPU-Z



CPUMark 4.05Ghz


cpumark 4.05Ghz.jpg


CINEBENCH Windows 64 Bit 4.05Ghz


CINEBENCH Windows 64 Bit 4.05G.jpg


A-Tuning 溫度監控


A-Tuning 4.05G.jpg



2.7Ghz ↗ 4.05Ghz 整體效能幅度提升 50% 以上
畢竟K版和NON K版存在著一張獨顯和RAM的價差
不過超到基本盤4G時溫度 BIOS 下的起始溫度也飆升到50以上
就跟用K版一樣如果沒有要大幅度OC的話或者衝到4.5Ghz以上甚至達5Ghz
小塔或者銅底下吹即可壓制
要怎麼超和怎麼配和怎麼調都隨個人喜好
整體來看 SKYLAKE 的超頻可玩性,還有蠻多空間可以細節調教




──────Z170非K超頻實際驗證心得───────

相較於華擎的公開引導正式支援BIOS讓非K處理器超頻
等於開放人人皆可玩非K的選項和日常使用
當然目前僅限Z170晶片組,還有後續會不會引起Intel強烈反彈仍需觀察

回到現實面,非K超頻需要妥協三樣事情

1.Turbo Ratio
2.C-State等功能失效
3.最重要的iGPU內顯失效

對於有在使用獨立顯示卡的人來說影響層面並不大
但超頻的定義仍然是屬於進階操作行為,必須要承擔未知的風險等因素
小超怡情小爽,大超和教看個人功力和經驗


以上是  ASRock 華擎 Z170 Pro4 搭配 Core i5 6400 盒裝正式版非K超頻測試分享
